كيف يؤثر 2-إيثيل-4-ميثيل إيميدازول على نطاق العملية من الخلط وإزالة الغازات إلى التوزيع والمعالجة الحرارية

لنفترض وجود دفعة من مواد تغليف لوحات الدوائر المطبوعة. بعد الخلط، يجب أولاً إزالة الغازات من الراتنج تحت الفراغ، ثم يتدفق إلى الفراغات الضيقة حول المكونات والدوائر، وأخيراً يدخل الفرن. إذا ازداد سمك التركيبة بشكل ملحوظ أثناء إزالة الغازات، فلن تتمكن الفقاعات من الخروج. وإذا استمر التفاعل ببطء شديد بعد دخول الفرن، فسيتأثر معدل الإنتاج. في هذا النوع من التركيبات، لا يكمن دور 2E4MZ في تسريع كل مرحلة بشكل عشوائي، بل في الحفاظ على قابلية معالجة المادة قبل التوزيع، ثم المساعدة في تكوين الشبكة المتشابكة في مرحلة المعالجة المطلوبة.

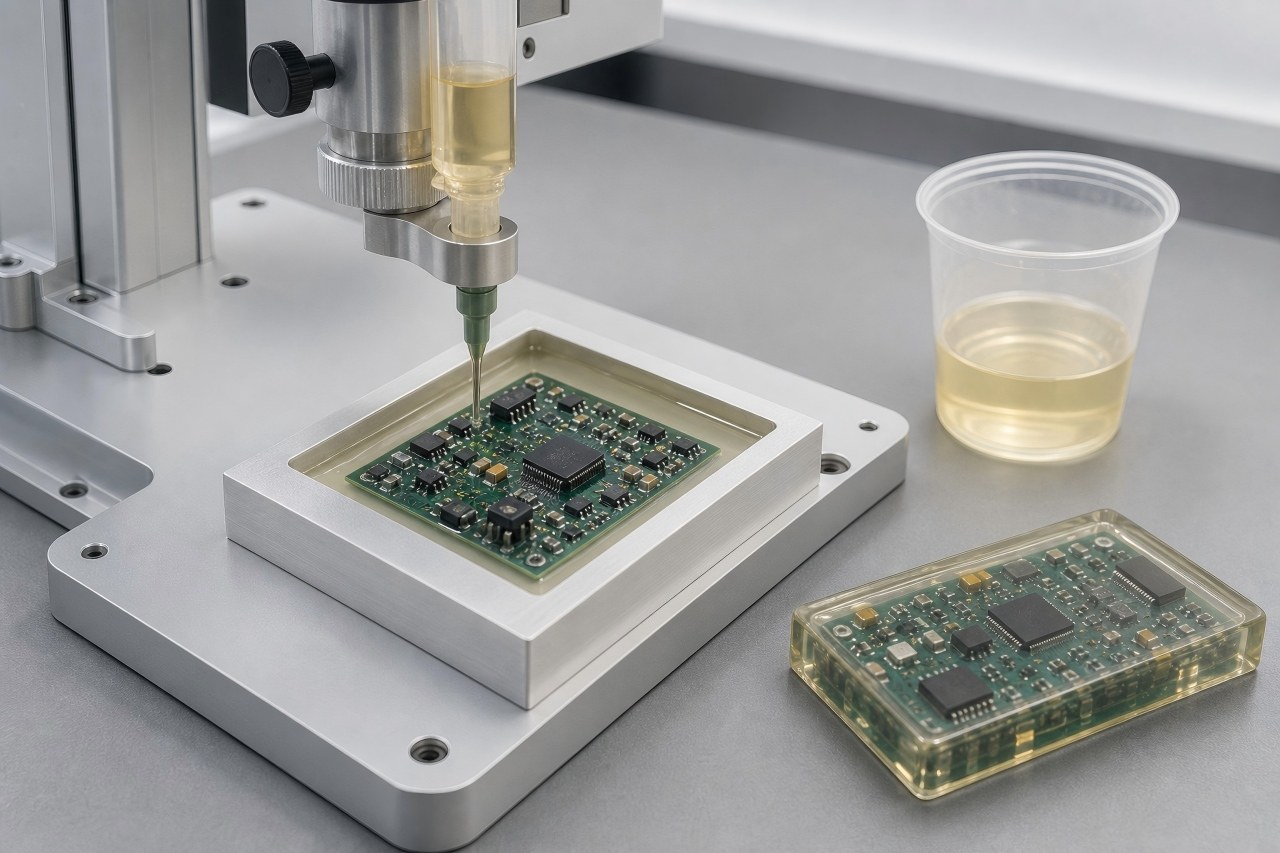

الشكل 1. تطبيق تغليف الإيبوكسي للوحات الدوائر المطبوعة

ابدأ بتجميع تغليف لوحة الدوائر المطبوعة

لا يقتصر تغليف لوحات الدوائر المطبوعة على مجرد صب الراتنج في تجويف. بل يجب خلط المادة وإزالة الغازات منها قبل أن تتدفق حول المكونات ووصلات اللحام والفجوات الضيقة. أثناء التسخين، يجب أن تتصلب المادة بشكل متجانس قدر الإمكان مع تجنب الفقاعات المحتبسة، وارتفاع درجة الحرارة الموضعي، وعدم اكتمال التصلب. عمليًا، يجب أن تبقى التركيبة سائلة بما يكفي لملء التجميع، ثم تُشكّل شبكة موثوقة في الوقت المطلوب.

تُشير المراجع التقنية المنشورة إلى صب الإيبوكسي وتغليف لوحات الدوائر المطبوعة ضمن التطبيقات المهمة لمركب 2E4MZ. وباعتباره إيميدازولًا مُستبدلًا، فإنه قد يُشارك مباشرةً في معالجة الإيبوكسي أو يعمل كمُسرِّع إلى جانب عامل معالجة آخر. في عملية تغليف لوحات الدوائر المطبوعة، يُمكن لهذه الفعالية العالية نسبيًا أن تُحسِّن كفاءة المعالجة، ولكنها في الوقت نفسه تُعدّ المتغير الذي يتطلب تحكمًا دقيقًا.

الشكل 2. التركيب الكيميائي لـ 2-إيثيل-4-ميثيل إيميدازول (2E4MZ)

ما هو الدور الفعلي لـ 2E4MZ في هذا النظام؟

في نظام الإيبوكسي-إيميدازول النموذجي، يمكن فهم عملية المعالجة على أنها مرحلتان متصلتان. في البداية، يتفاعل جزيء 2E4MZ مع مجموعات الإيبوكسي مكونًا ناتج إضافة إيبوكسي-إيميدازول نشطًا. ثم تستمر المراكز النشطة الناتجة في تعزيز بلمرة فتح حلقة الإيبوكسي، مما يسمح بتكوين شبكة متشابكة تدريجيًا. وبالمثل، تصف دراسات المسح الحراري التفاضلي (DSC) المنشورة في الأدبيات العلمية هذه العملية من حيث تفاعل إضافة أولي يتبعه بلمرة تحفيزية.

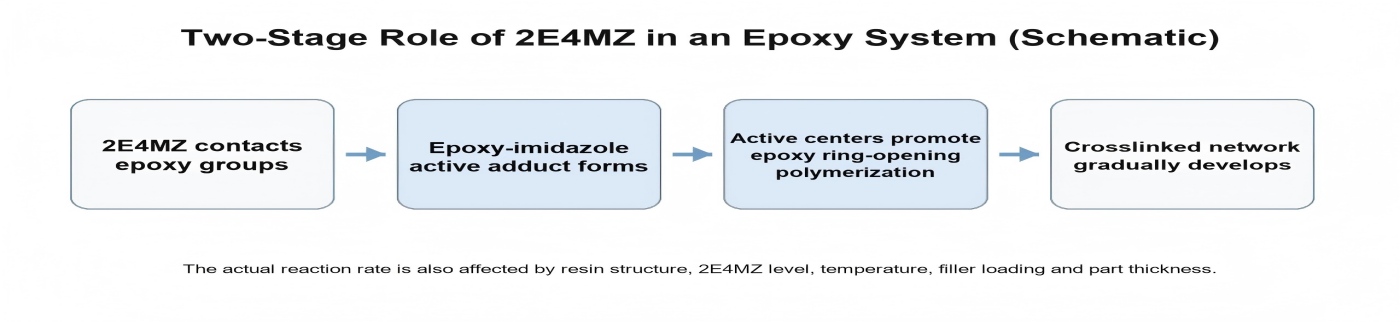

الشكل 3. دور 2E4MZ على مرحلتين في نظام الإيبوكسي

من النقاط التي يتم تجاهلها عادةً أن تأثير 2E4MZ لا يبدأ إلا بعد دخول التركيبة إلى الفرن. فبمجرد أن يصبح على اتصال فعال بنظام الإيبوكسي، يمكن أن تؤثر درجة الحرارة والتركيز ووقت الخلط على الزيادة اللاحقة في اللزوجة. ولذلك، فإن وقت الإضافة ومدة الانتظار بعد الإضافة جزء من ظروف العملية.

يكمن التحدي الحقيقي في وضع رد الفعل في الوقت المناسب

قبل عملية إزالة الغازات: تأكد من التوزيع المتساوي

إذا وصل تركيز 2E4MZ إلى مستوى عالٍ موضعيًا، فقد يبدأ المزيج بالتكاثف في تلك المنطقة أولًا. وقد لا يؤدي المزيد من الخلط إلى استعادة التجانس الكامل بعد تقدم التفاعل. عمليًا، يجب أولًا جعل الراتنج والحشو متجانسين. ثم يمكن إضافة 2E4MZ ومكونات المعالجة الأخرى بالترتيب المحدد. بعد الإضافة، يجب خلط النظام جيدًا، مع تجنب تركه لفترة طويلة دون داعٍ.

إزالة الغازات بالتفريغ: أكثر من مجرد تطبيق التفريغ

تعتمد عملية إزالة الغازات الناجحة على منح الفقاعات وقتًا كافيًا للصعود عبر المادة والانهيار. إذا تسبب 2E4MZ في زيادة اللزوجة بسرعة خلال هذه المرحلة، فقد تبقى الفقاعات محصورة حتى عند استخدام نفس مستوى الفراغ. لذا، ينبغي في التجارب المصغرة تسجيل اللزوجة والفقاعات المتبقية قبل وبعد إزالة الغازات، بدلًا من تسجيل مدة الفراغ فقط.

التوزيع والتسوية: يجب أن تغطي النافذة العملية بأكملها

تحتوي لوحة الدوائر المطبوعة على مكونات ذات ارتفاعات مختلفة وفجوات دقيقة عديدة. يحتاج المادة إلى وقت كافٍ للانتشار والتوزع في جميع أنحاء اللوحة. يجب أن يشمل عمر المادة (مدة الاستخدام الفعلية) عمليات الخلط والنقل وإزالة الغازات والتوزيع والتسوية، بدلاً من الاعتماد فقط على نقطة تجمد العينة في الكوب. قد تكون عينة الكوب التي لا تزال تبدو سائلة لزجة للغاية بحيث لا يمكنها اختراق الفجوات الضيقة في اللوحة الفعلية.

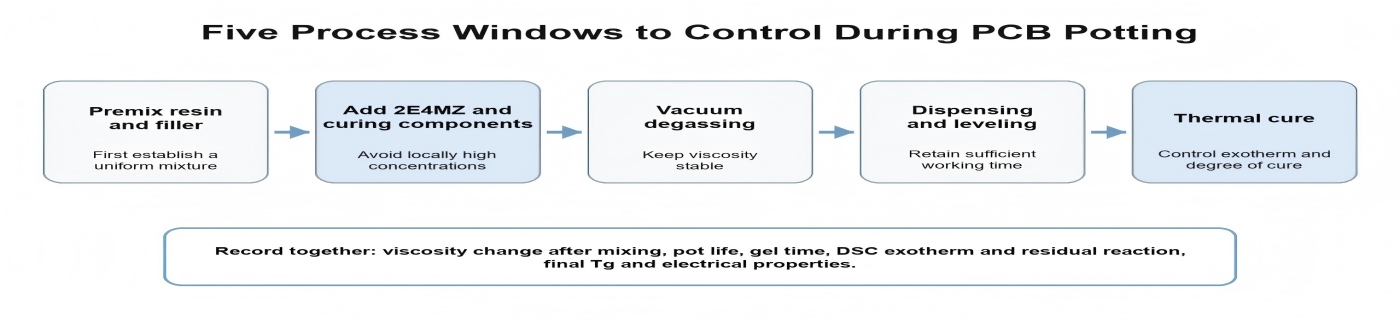

الشكل 4. نوافذ المعالجة أثناء عملية تغليف لوحة الدوائر المطبوعة

أثناء المعالجة الحرارية، لا تكفي الصلابة وحدها

بمجرد بدء التسخين، يمكن أن تساعد الفعالية العالية نسبيًا لمركب 2E4MZ في تكوين شبكة متشابكة. مع ذلك، لا تُثبت صلابة السطح اكتمال عملية التصلب الداخلي. فالتغيرات في سُمك المقطع وكمية الحشو، بالإضافة إلى الاختلافات في انتقال الحرارة عبر القالب ولوحة الدوائر المطبوعة، قد تُعرّض أجزاءً مختلفة من نفس التجميع لدرجات حرارة متباينة.

أولاً، افحص التفاعل الطارد للحرارة. في أحجام التغليف الكبيرة، قد لا تتبدد حرارة التفاعل بسرعة، مما قد يؤدي إلى تجاوز درجة الحرارة الداخلية الحدّ المُحدد للفرن. لذا، فإن زيادة مستوى 2E4MZ أو استخدام معدل تسخين سريع للغاية قد يُضيّق نطاق الأمان. لذلك، ينبغي تقييم العينات الرقيقة والعينات التي تقترب من سُمك التغليف الفعلي بشكل منفصل.

بعد ذلك، افحص درجة الشفاء. ينبغي مراعاة الحرارة المتبقية الناتجة عن التحليل الحراري التفاضلي، ودرجة حرارة التحول الزجاجي (Tg)، والخصائص ذات الصلة بالتطبيقات، معًا. إذا أظهرت عينة معالجة حرارة متبقية ملحوظة، فقد لا يكون برنامج المعالجة الحالي قد أكمل التفاعل المطلوب.

وأخيراً، قم بدراسة متطلبات الخدمة. يُتوقع أيضًا أن تتحمل مواد تغليف لوحات الدوائر المطبوعة دورات التبريد والتدفئة، والرطوبة، ومتطلبات العزل الكهربائي. لا يُغطي نموذج 2E4MZ سوى جزء واحد من كيمياء المعالجة. وتعتمد النتيجة النهائية أيضًا على بنية الراتنج، والحشو، ومكونات التقوية، ومعالجة السطح البيني، وجدول المعالجة الكامل.

طريقة تقييم عملية صغيرة النطاق

عند مقارنة مستويات 2E4MZ، من الأفضل عدم البدء بالبحث عن جرعة مثالية عالمية. يتمثل النهج الأكثر موثوقية في تضمين عينة تحكم فارغة واختيار مستويات متزايدة منخفضة ومتوسطة وعالية داخليًا، مع الحفاظ على ثبات الراتنج والحشو وظروف الخلط. يجب تحديد هذه الزيادات من ورقة البيانات الفنية للشركة، والتركيبة الحالية، والعملية المستهدفة؛ ولا ينبغي تطبيق قيمة واحدة مأخوذة من الإنترنت بشكل مباشر.

النتيجة المُفضلة ليست بالضرورة التركيبة التي تتصلب أولاً، بل التركيبة التي تحافظ على هامش أمان كافٍ أثناء إزالة الغازات وتوزيعها، وتُكمل عملية التصلب وفقًا لجدول التسخين المُحدد، وتُلبي متطلبات السلامة الكهربائية والموثوقية النهائية. في عملية تغليف لوحات الدوائر المطبوعة، يُعد هذا التوازن أكثر أهمية من مجرد السعي لتحقيق أقصر وقت للتصلب.

عندما لا يكون Free 2E4MZ الخيار الأمثل

إذا كان المنتج يتطلب تركيبة أحادية المكون مع إمكانية تخزينه لفترة طويلة في درجة حرارة الغرفة، فإن مادة 2E4MZ الحرة وغير الكامنة تستلزم تقييمًا دقيقًا. إذ يمكن أن يؤدي التلامس المباشر مع راتنج الإيبوكسي إلى تقصير مدة التخزين وزيادة اللزوجة. وبحسب النظام، قد تحدث ظاهرة الكمون من خلال تكوين نواتج الإضافة، أو تكوين الأملاح، أو تكوين المركبات المعقدة، أو التغليف الدقيق. كما يمكن لكل طريقة من هذه الطرق أن تغير درجة حرارة التنشيط، وسلوك الذوبان أو التشتت، واستجابة المعالجة النهائية، لذا يجب إعادة تحديد بيانات العملية.

وبالمثل، فإن زيادة مستوى 2E4MZ مباشرةً ليست طريقة فعّالة لتسريع عملية التصلب عندما يكون حجم الصب كبيرًا، أو نسبة الحشو عالية، أو عندما لا تستطيع المعدات التحكم بدقة في برنامج التسخين. عادةً ما يكون من الأفضل التأكد من درجة حرارة المادة الفعلية، وتغير اللزوجة، والحرارة المنبعثة أولًا، ثم تحديد ما إذا كان ينبغي تعديل الجرعة أو برنامج التسخين.

يبدأ استخدام 2E4MZ بشكل جيد بقياس نافذة العملية

في عملية تغليف لوحات الدوائر المطبوعة بالإيبوكسي، تتجاوز أهمية مادة 2E4MZ مجرد "التصلب السريع". فهي تؤثر على توقيت العملية برمتها: متى تبدأ اللزوجة بالارتفاع، وهل يمكن إزالة الغازات من المادة وملء التركيبة، وكيف يتم إطلاق الحرارة أثناء التصلب، وهل الشبكة النهائية مكتملة. عند تسجيل هذه المراحل بنفس تسلسل الإنتاج الفعلي، يمكن التعامل مع 2E4MZ ليس فقط كمادة خام شديدة التفاعل، بل كأداة تركيب قابلة للتحكم.

يجب أن تتوافق مواصفات المنتج والتعبئة والتغليف والتخزين والتداول الآمن مع أحدث بيانات الشركة الفنية (TDS) وشهادات التحليل (COA) وبيانات سلامة المواد (SDS). كما يجب التحقق من تركيبة المنتج وجدول المعالجة بما يتناسب مع نوع راتنج الإيبوكسي والحشو وسماكة التغليف ومعدات المعالجة المستخدمة.
