اللغة
:
اللغة
:
وصف المنتج
YLSE-0500 / YLSE-0510 هو ثلاثي الوظائف مقاوم لدرجات الحرارة العالية راتنج الإيبوكسي يعتمد على بارا-أمينوفينول. يحتوي التركيب الجزيئي على مجموعات إيبوكسي متعددة وحلقات عطرية، مما يُمكّن النظام المُعالَج من تكوين كثافة عالية من الروابط المتشابكة والكثافة العطرية أثناء المعالجة. ونتيجةً لذلك، تتميز المادة المُعالَجة بمقاومة ممتازة للحرارة، وقوة ميكانيكية عالية، وانكماش منخفض أثناء المعالجة، ومقاومة جيدة للإشعاع والماء والمواد الكيميائية.
علاوة على ذلك، تُسهّل لزوجته المنخفضة معالجته، وهو مناسب للعمليات الخالية من المذيبات. ويُستخدم في مصبوبات العزل الكهربائي التي تتطلب مقاومة حرارية عالية، بالإضافة إلى عمليات تصنيع المواد المركبة، مثل لفّ خيوط ألياف الكربون والألياف الزجاجية، والبثق، والتصفيح، وإنتاج المواد المُشبّعة مسبقًا. يمكن أن تتجاوز درجة حرارة انتقال الزجاج (Tg) 200 درجة مئوية.
اسم المنتج
4-(2,3-إيبوكسي بروبوكسي)-N,N-ثنائي(2,3-إيبوكسي بروبيل) أنيلين
رقم CAS: 5026-74-4

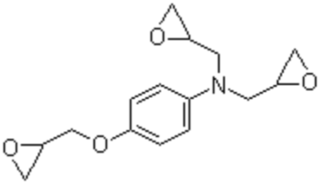

الصيغة الهيكلية
| YLSE-0500 | YLSE-0510 |
مظهر | سائل بني | سائل أصفر |
EEW، جم/مكافئ | 100-115 | 93-106 |
اللزوجة، cps@25°C | 1500-6000 | 500-1000 |
المواد المتطايرة، % | الحد الأقصى 1.5 | الحد الأقصى 1.0 |
التطبيقات الرئيسية
المواد اللاصقة الهيكلية عالية الحرارة
مركبات ألياف الكربون والألياف الزجاجية للسحب واللف بالخيوط
مواد العزل الكهربائي
أنظمة الصب الإيبوكسي عالية الحرارة المستخدمة في الصب الفراغي (RTM، VARTM) والجيلاتين التلقائي بالضغط (APG)
تعبئة وختم مكونات المحرك المصغر
مخفف إيبوكسي عالي الحرارة
مقارنة أداء الصب بين YLSE-0500 و YLSE-0510
باستخدام DDS (4,4'- ثنائي أمينو ثنائي فينيل سلفون) كعامل معالجة، تم اختبار خصائص الأداء المختارة للصب المصنوع من راتنجات الإيبوكسي YLSE-0500 و YLSE-0510.
عملية تحضير الصب:
• قم بتسخين DDS إلى 200 درجة مئوية (نقطة الانصهار 176 درجة مئوية) حتى يذوب.
• قم بتسخين راتنج الإيبوكسي إلى 100 درجة مئوية.
• أضف DDS ببطء إلى راتنج الإيبوكسي مع التحريك حتى يصبح متجانسًا.
• قم بإزالة الرغوة تحت الفراغ لمدة 15 دقيقة.
• صب في قوالب وتسخينها.
وتظهر مؤشرات الأداء للصب الناتج في الجدول أدناه:
نوع العلامة التجارية | YLSE-0500 | YLSE-0510 |
اسم عامل المعالجة | دكتور جراحة الأسنان | |
كمية إضافة عامل المعالجة لكل ساعة | 49 | |
حالة المعالجة | 0.5 ساعة/80 درجة مئوية + ساعة/100 درجة مئوية + ساعة ونصف/120 درجة مئوية + ساعتان/180 درجة مئوية | |
Tg(طريقة DMA) °C | 245-250 | 260-270 |
أداء الانحناء عند 25 درجة مئوية | ||
القوة ميجا باسكال | 132 | 136 |
معامل المعدل التراكمي | 3.5 | 3.4 |
خصائص الشد عند 25 درجة مئوية | ||
القوة ميجا باسكال | 64 | 70 |
معامل المعدل التراكمي | 3.8 | 3.6 |
الاستطالة عند الكسر % | 2.3 | 2.8 |
خصائص صب YLSE-0500 مع أنهيدريد ميثيل رباعي هيدروفثاليك (MTHPA)
يستخدم راتنج الإيبوكسي YLSE-0500 بشكل شائع مع عوامل معالجة الأمين العطري (مثل ثنائي أمينو ثنائي فينيل سلفون وثنائي أمينو ثنائي فينيل ميثان) وعوامل معالجة الأنهيدريد (مثل أنهيدريد ميثيل نادك، وأنهيدريد ميثيل تتراهيدروفثاليك، وأنهيدريد ميثيل سداسي هيدروروفثاليك).
تظهر خصائص الصب لـ YLSE-0500 المعالج بأنهيدريد ميثيل رباعي هيدروفثاليك (MTHPA) عند 25 درجة مئوية في الجدول أدناه:
قوة الشد ميجا باسكال | قوة الانحناء ميجا باسكال | قوة التأثير كيلوجول/م2 | الاستطالة عند الكسر % | Tg(DSC) % |
20-30 | 90-100 | 8-10 | 1.5-2.5 | 190-200 |
نسبة الخلط (Phr): YLSE-0500/MTHPA=100/150 ظروف المعالجة: 80 درجة مئوية/ساعتين + 100 درجة مئوية/ساعتين + 130 درجة مئوية/ساعتين + 180 درجة مئوية/3 ساعات | ||||
احتياطات
بسبب وظائفها العالية وقيمتها الإيبوكسي العالية، تولد عملية المعالجة كمية كبيرة من الحرارة، لذلك يجب الاهتمام بمنع البلمرة الجامحة. إذا أصبحت اللزوجة عالية جدًا وصعوبة في الاستخدام، يُمكن تسخين الراتنج إلى درجة حرارة تتراوح بين ١٠٠ و١٢٠ درجة مئوية لمدة ساعة واحدة لتقليل اللزوجة. أثناء التسخين، يُرجى فتح غطاء العبوة لتجنب خطر البلمرة غير الطبيعية.
الدرجات المكافئة
تتضمن درجات المنتجات المحلية والدولية المماثلة MY-0500، MY-0510، AFG-90، AFG-90H، وما إلى ذلك.
شبكة IPv6 المدعومة
